schnurloses Gleisbildstellwerk

[tomy99]

Allerdings ist es um 1 Adresse versetzt nicht um 4 wie bei RCN-213
Es bewegt sich Weiche 121 statt Weiche 120. Aber ich denke das Problem bekommen wir noch irgendwie gelöst. (in der Z21 APP bewegt sich auch die 121 Weiche)

Wahrscheinlich fange ich in meinem Framework mit ID=0 an und die Z21 mit ID=1 oder umgekehrt.
Muss ich mir nochmal in Ruhe anschauen.
Im Zweifelsfall musst du für den Moment die ID entsprechend um eins verschoben eintragen.

Ja ich werde jetzt überall "-1" rechnen. Schön wäre es aber wenn im Konfigurator eine Klickschaltfläche gibt wo man ankreuzen kann "um eins versetzt (-1)" bzw "um 4 versetzt (RCN-213).

Soll der Accespoint 192.168.4.1 danach aktiv bleiben, oder schaltet sich dieser dann ab? Oder wenn er aktiv bleiben soll, möchte ich ihn mit einem Kennwort sichern(das Wlan).

Kannst du mal deine Konfiguration posten? Eigentlich sollte er einen Accesspoint nur öffnen, wenn ein Fehler auftritt oder du es explizit ausgewählt hast.

OK inzwischen ist das WLAN weg, hat vielleicht einfach nur etwas länger gedauert. Oder mein PC hatte das irgendwie im Speicher. Also, alles gut.

Die eine LED ist dunkler als die andere, obwohl es 3x der Gleiche Widerstand ist, komisch?

Gleichfarbige LEDs oder unterschiedliche Farben?
Wenn es unterschiedliche Farben sind, könnte ich es verstehen. Dort müsste man dann mal mit den Widerständen spielen.
Wenn es gleichfarbige LEDs sind, kann ich es nicht richtig verstehen, weil die Serienstreuung eigentlich nicht so groß sein sollte.

Beide Gelbe LED's. Ich hab die Schaltung nochmal umgebaut, jetzt sind sie fast gleich hell, hängt auch stark am Betrachtungswinkel ab.

Die 25x25 Platine ist vermutlich auch aus der "fritzing" Software entstanden (*.fzz Datei), kannst du das Dokument zu Verfügung stellen?

Danke

Gruß Tomy

[little.yoda]

das sollte die Datei sein:
https://www.open4me.de/my-content/Pult.fzz

(Kann's gerade nicht testen, da frizing nicht installiert ist)

[tomy99]

Hallo,

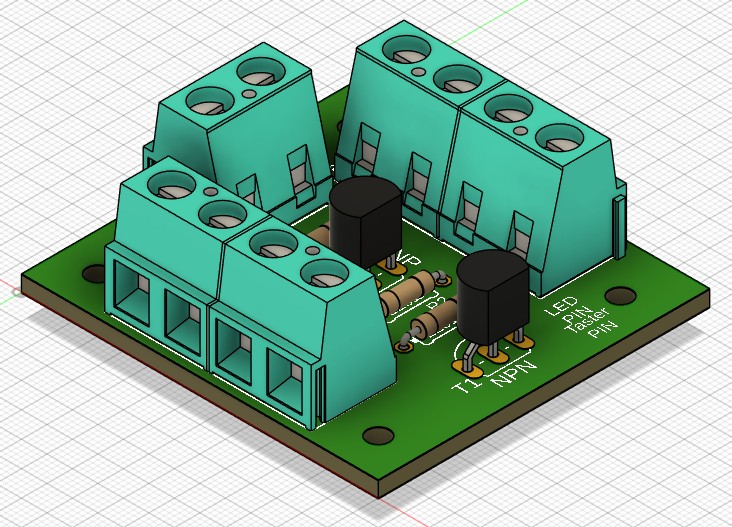

habe mir mal meine Platine entworfen, aber mit einem anderem Ansatz, da die LED's und Taster in eine Holzplatte rein sollen, fand ich es schwierig, dass die Bauteile direkt auf der Platine drauf waren (LED/Taster). Mir fehlte ein Idee wie ich diese direkt verbinde und trotzdem die Kabel anschließen kann. Daher habe ich die LED's und den Taster durch Anschlussklemmen ersetzt.

Man könnte auf ein Platine auch mehr Schaltungen bringen. Für den Anfang ist es erstmal eine pro Weiche.

Mir schwebt ein 4 Pack vor, was ich nach Fertigung auseinander brechen kann. und dann hat man 4 einzelne Platinen. Das sollte noch kostengünstig sein von der Größe bei der Herstellung. Leider fehlt mir bei bruchkanten und Perforation noch die Erfahrung, für die Umsetzung.

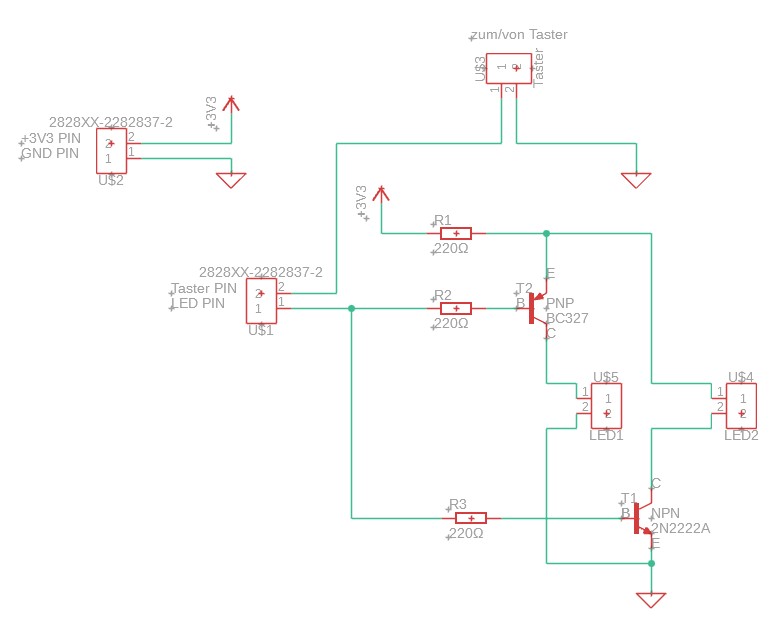

Schaltplan mit Terminals.jpg (37.77 KiB) 6 mal betrachtet

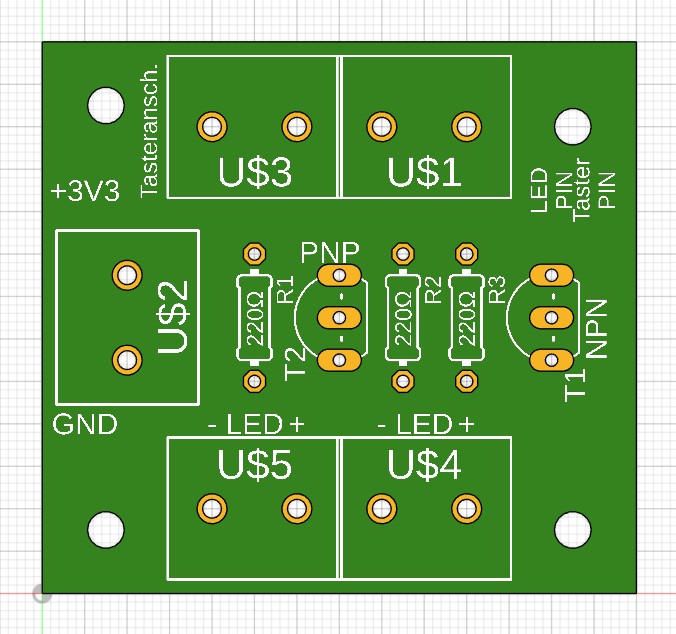

Draufsicht ohne Bauteile.jpg (102.33 KiB) 6 mal betrachtet

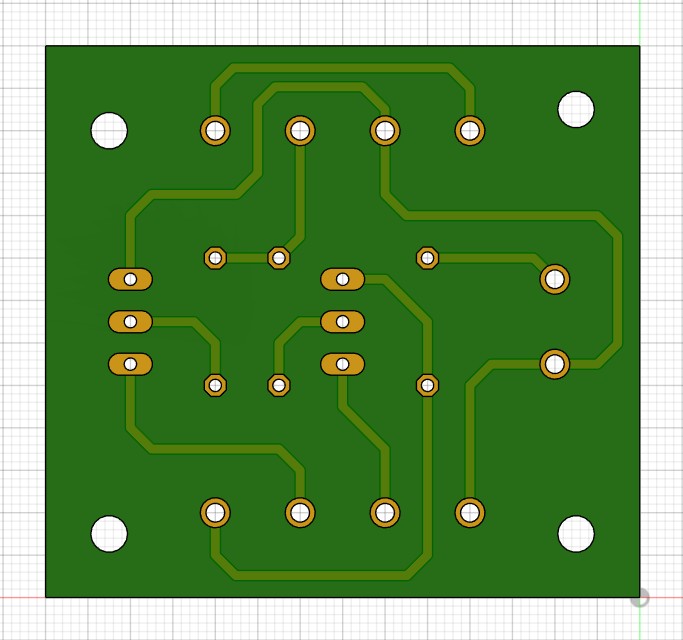

Ansicht von Unten ohne Bauteile.jpg (72.76 KiB) 6 mal betrachtet

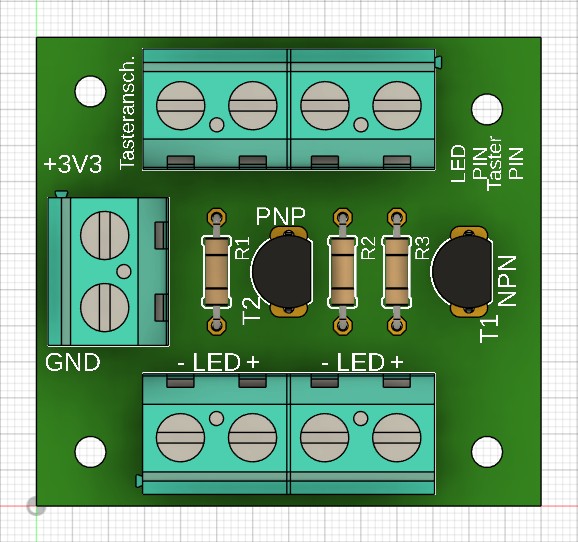

Draufsicht mit Bauteile.jpg (89.51 KiB) 6 mal betrachtet


Bitte mal Prüfen ob die Transistoren mit den PIN's so passen. Waren am Ende beide bei CBE (siehe Schaltplan)C=1, B=2, E=3
Sehe grad, eine Befestigungsbohrung sitzt nicht auf Position. Mache deshalb aber keine neuen Bilder.

tomy
