DCC Shield -- War: D1 Mini Shield mit DRV8870

[Zoltan]

Okay, danke - entspricht meinen Vorstellungen
LGZ

[Zoltan]

Hallo, beim <Hirngespinst-2> - das ganze auf Z-Spur habe ich einige Beiträge geschrieben, die eher hierhin gehören würden, glaube ich... es ging um die Steuerung von analogen Loks mit dem DCC-Shield über PWM.

LGZ

Edit: Danke. Sven, dass du es passend ausgelagert und damit Ordnung gemacht hast... mit DCC mache ich dann hier weiter.

[Zoltan]

Heute kam ich endlich dazu, das DCC Shield mit DCC zu testen.
Der ESU LokPilot Nano ist angekommen, und ich habe es in die kleine Rangierlok eingebaut.
Es hat mit 7,5 V funktioniert, die Lok reagiert tauf die Roco Z21 App wie sie soll.
Aber die Lok ist sehr klein, sogar kleiner als viele N-Loks, und die "Haube" ist so knapp darübergestülpt, dass kaum der Z-Skala-nano-Decoder noch hineingepasst hat; den Umbau mit Schalter und nach hinten zu Stiften geführten Schienenkontakte (wie bei der Spur-1-Nohab) habe ich nicht geschafft.

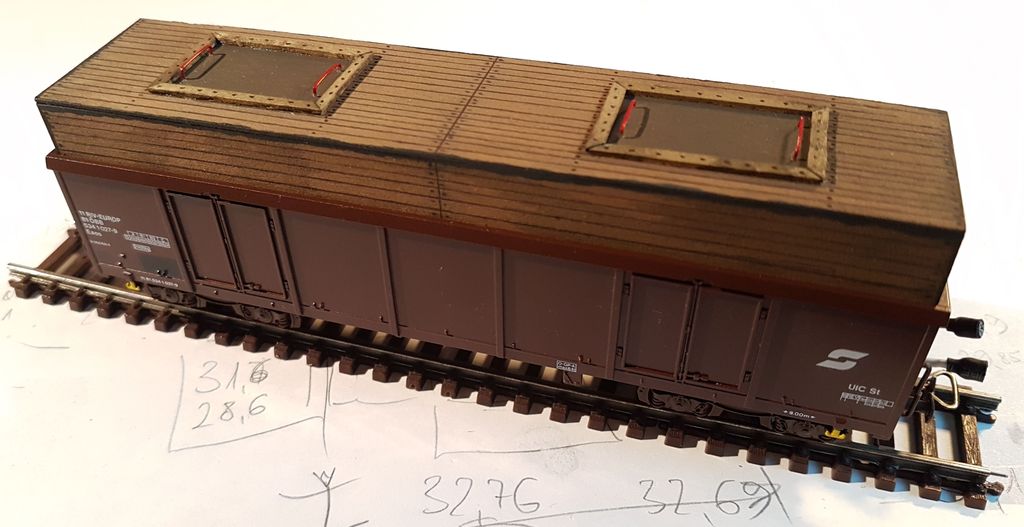

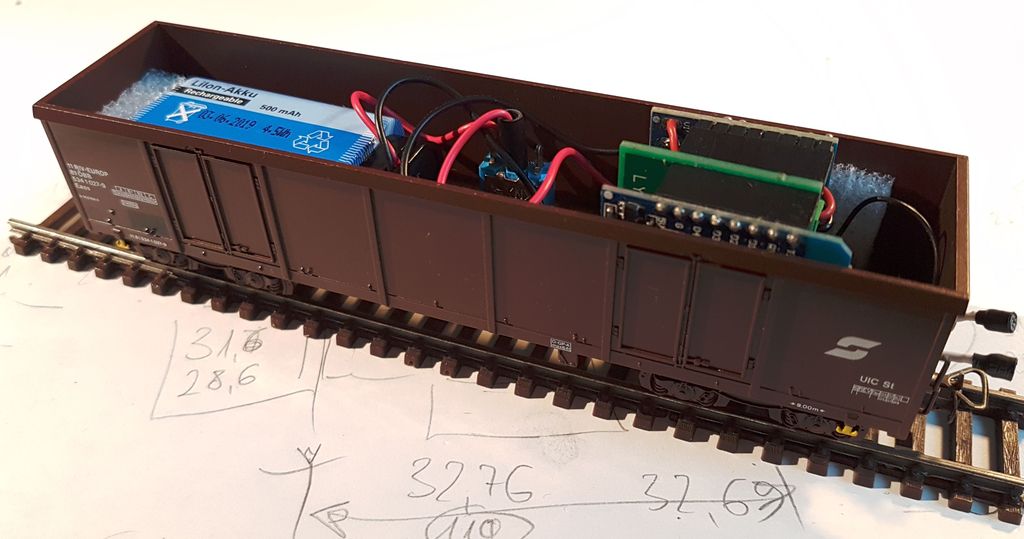

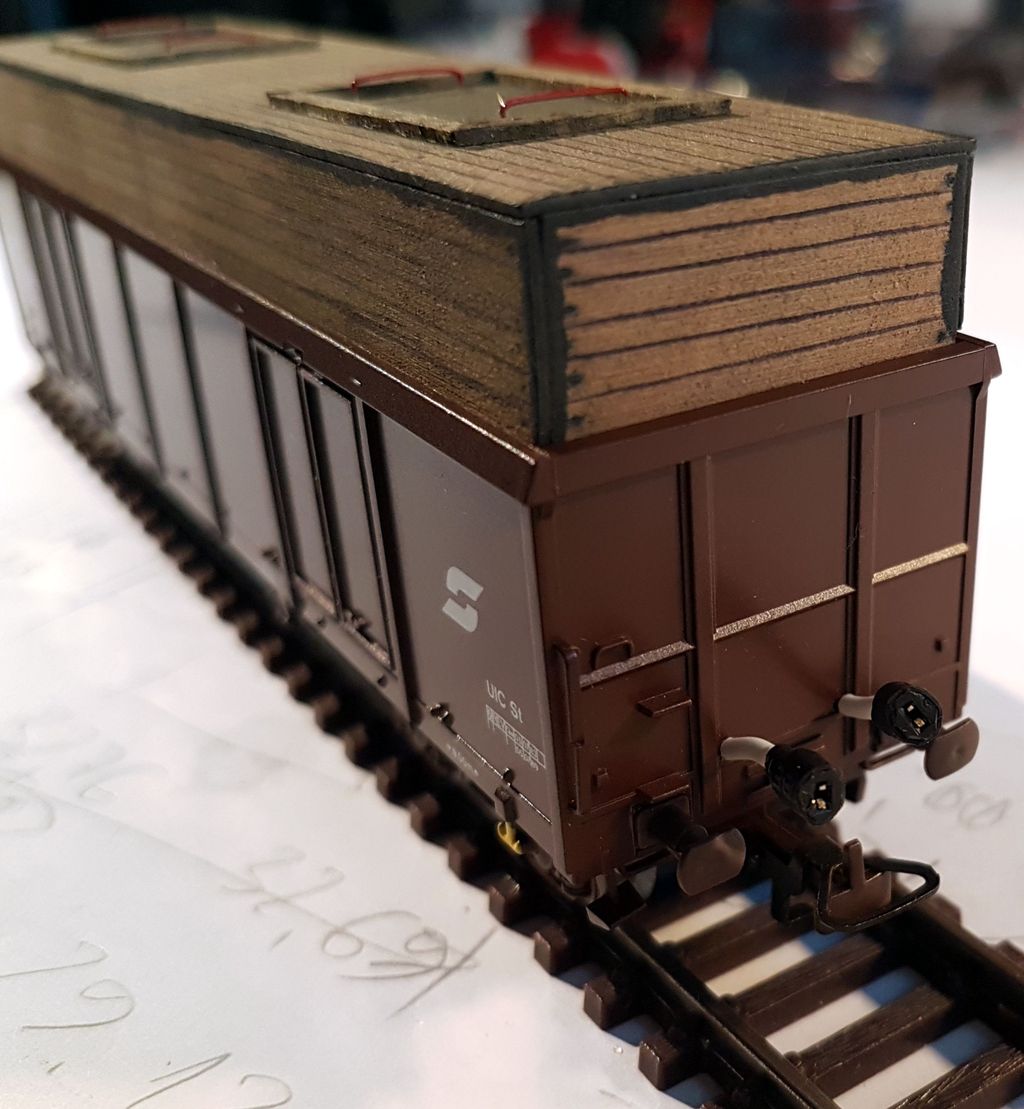

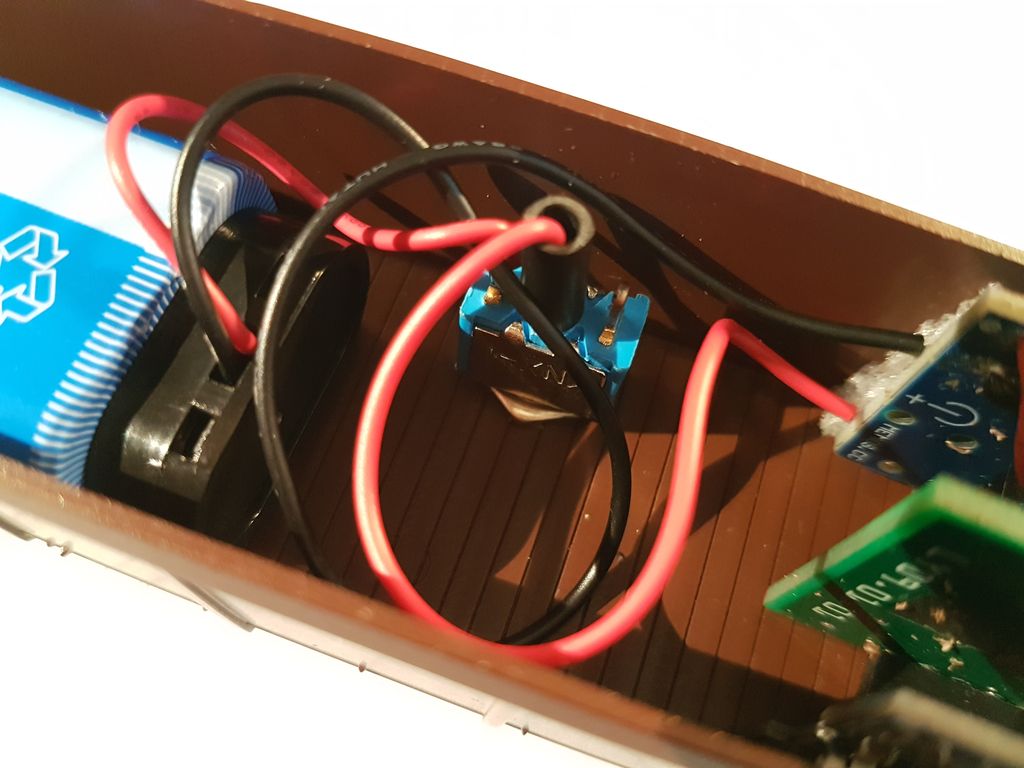

So konnte ich aber den "Sargwagen" fertigmachen - größere H0-Loks, wo der Dekoder Schieneneingang von der Schiene auf Stifte/Konnektoren nach hinten umschaltbar sein wird, werde ich schienenstromlos fahren können.





DLG Zoltan

[Zoltan]

Die nächste Variante: der gleiche Würfel wurde mit Konnektoren versehen, um es leicht in verschiedene Situationen einbinden zu können. Für die Spur-0-NOHAB wurde es in einem geschlossenen "Lima" Güterwagen der SBB eingebaut, diesmal mit 2 x 7,4 V Li-Ion Block-Akkus in Reihe. Die Fahrt verlief sehr gut:

https://www.youtube.com/watch?v=ksdwXqN7UpY

LGZ

[chrisf]

Hallo,

Ich bräuchte auch so eine Platine
Habts ihr noch eine rumkugeln die ich euch abkaufen kann oder könnte ich das PCB haben?

Danke!

LG Chris

[Zoltan]

Ich würde auch gerne noch ein komplettes DCC-Shield haben, wenn Sven welche noch bauen würde?

[little.yoda]

Hallo Chris, Zoltan,

Außer meiner Testplatine habe ich keine mehr.

Habe gerade auch keine besondere Lust welche bestücken zu lassen.
Gründe?

• ich brauche sie nicht
• Bei einigen Bestückern gibt es Probleme den drv8870 zu bekommen
• Die ersten PCB habe ich bei Seedstudios machen lassen. (Mittlerweile zu teuer) Daher Anpassungen am BOM und ggf. an pnp notwendig
• Zoll-Thematik

@Chris:
Unbestücke PCB sollte ich noch haben, wenn du sie selber bestücken willst.

Hast du Erfahrung mit der Produktion von Platinen?
Dann würde ich dir die Datei (Fritzing-Format)/Gerber für die Platine schicken.

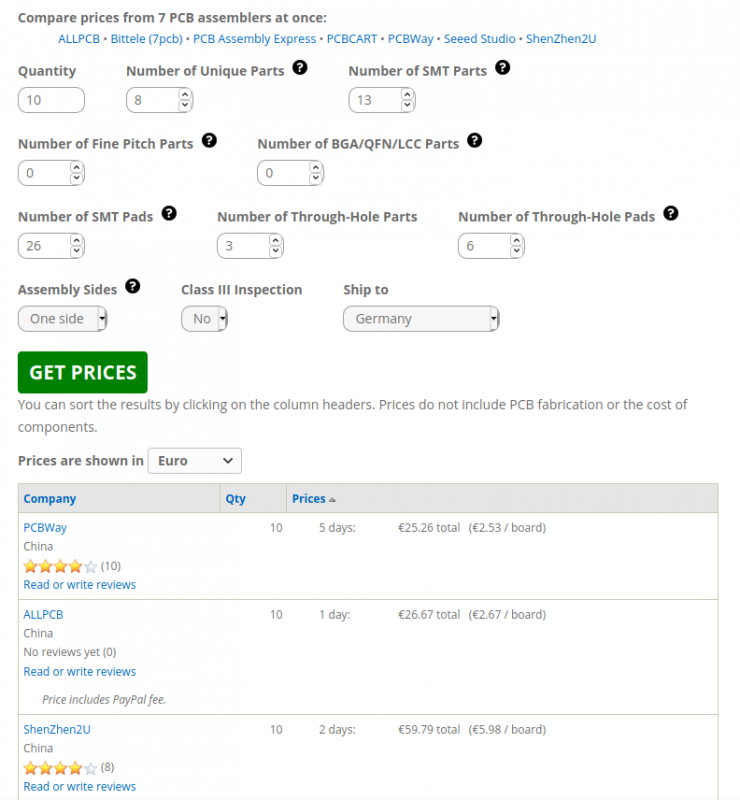

Falls jemand über die Bestückung nachdenkt:
Die Preise für die Bestückung von 10 Platinen ohne Platine (<1$ pro Platine) und ohne Komponente (~2$ pro Platine).

Eigentlich müsste man über ein Redesign nachdecken.
=> ein Widerstand fehlt (=>keine Strombegrenzung)
=> Wenn man den Widerstand einbaut, wäre ggf. der Drv8871 die bessere Wahl


Gruß,
Sven

[chrisf]

Hallo Sven,

ich bin gestern draufgekommen warum der Thread in der Lok-Decoder Gruppe ist .... Da wird der Motor ja nicht direkt angesteuerrt sondern dcc erzeugt. Damit müsste ich die Platine sowieso ein bissl anpassen. Gestern 10 DRV8871 in China bestellt, mal schaun wann die kommen. Das letzte mal dass ich eine Platine layoutet habe ist 20 Jahre her, ok jetzt fühl ich mich alt...
Wo hast du die Platinen fertigen lassen? Für ein paar Platinen würde ich mir china-bestücken lassen nicht antun. Wenn ich dein friting file als Basis verwenden dürfte wärs super!

Danke!

[little.yoda]

Hallo Chris,

schicke mir mal deine E-Mail-Adresse. Dann kann ich es dir zukommen lassen.
Schau ggf. mal, ob es nicht einfacher ist, die Platine mit https://easyeda.com/de neu zu designen.

Ich würde dir dann ggf. auch den Schaltplan für die andere Platine mit dem DRV8870 zukommen lassen. (siehe hier)


Platinenhersteller. Je nach Preis
jlcpcb.com, elecrow.com, pcbways oder seed studios.
Ich schaue in der Regel kurz mal nach pcbshopper.com

10 Platinen in der D1 Mini Abmessung (35x25) sollten so knapp 10€ inkl. Versand kosten.


Gruß,
Sven

[chrisf]

Hallo Sven,

Danke für den Link! das EasyEDA taugt mir, hab in 15min eine Platine gehabt. Vor 20 Jahren war das Bauteil suchen, Bauteil gibts nicht, Stunde Bauteil zeichnen. Werd mich am WE ein bissl spielen.

LG Chris
