USB C Power Delivery

Beitrag von little.yoda » 08.08.2020, 11:38

Hi

Endlich sind die USB Fast Trigger Platinen angekommen.

Wenn die USB.C-Quelle (Netzteil, Power-Bank) es unterstützt, kann man mit diesen kleinen Schaltungen die Power Delivery Modi von USB C aktivieren.
Die Module sind für 9, 12, 15 und 20 Volt verfügbar. Meine Power-Bank unterstütze jedoch max. 15 Volt.

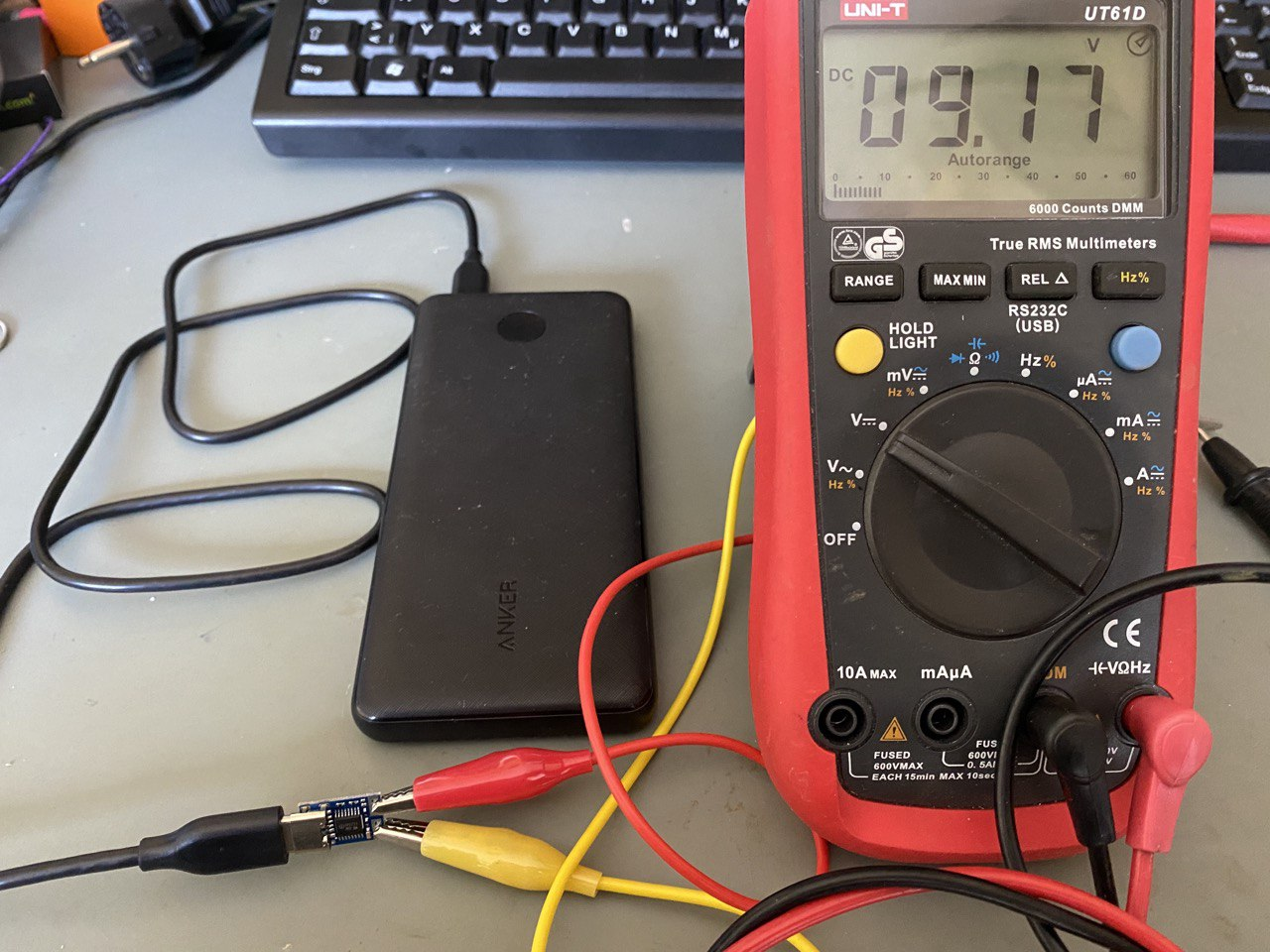

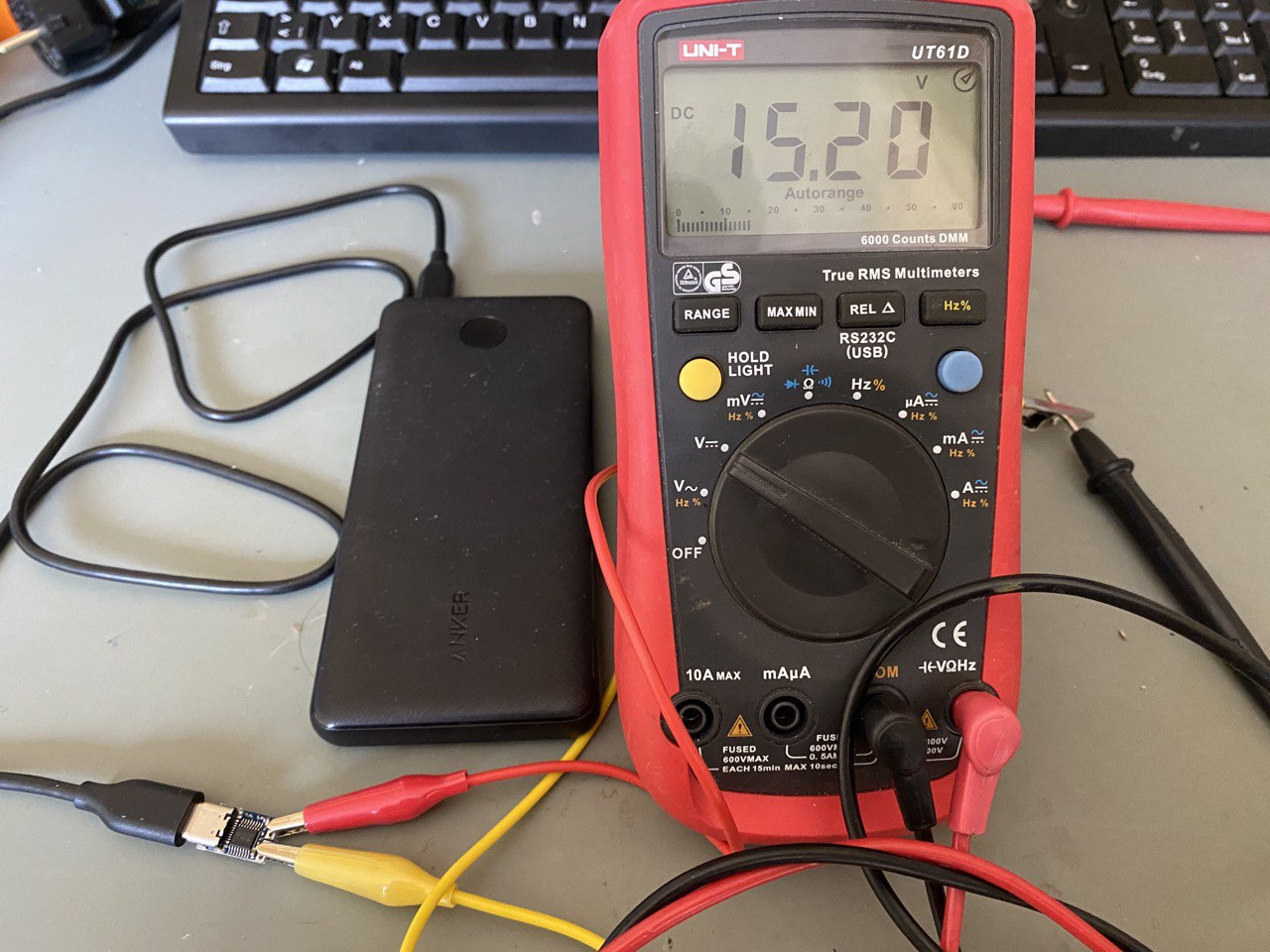

Wie ihr auf den Fotos seht, sind die Module sehr leicht zu nutzen. Einfach zwischen Powerbank-Kabel und Verbraucher.

Vielleicht für den einen oder anderen Interessant, der nicht selber Akkus mit einem Spannungswandler bauen will.

In Verbindung mit einem Laptop-Netzteil und der 20 Volt-Platine wurden knapp 2,1A geliefert. (Netzteil ist als 45 Watt beschriftet)

https://www.open4me.de/index.php/bautei ... g-trigger/
